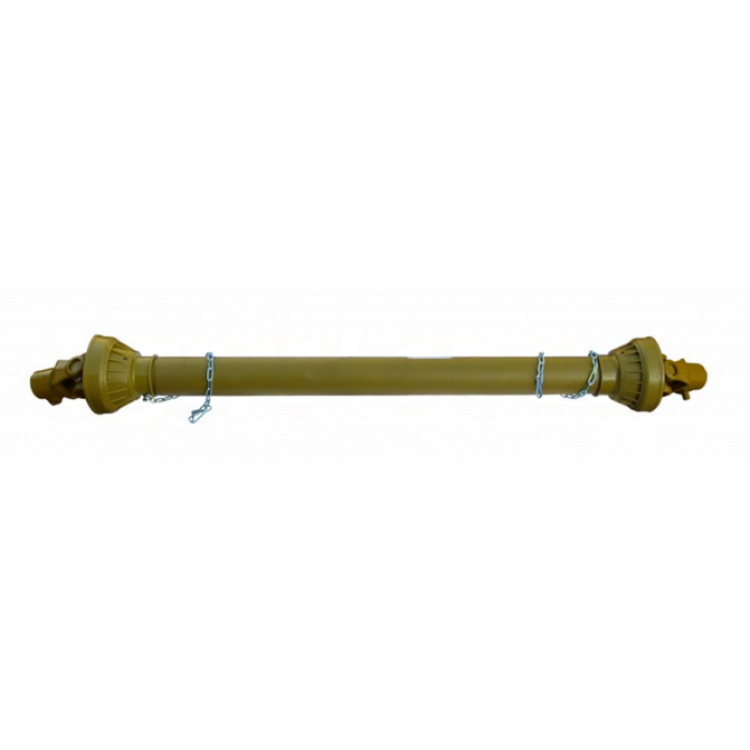

Карданний вал тригранний 6*6 для ВВП трактора, L=1010 мм.

Вал карданний 6*6 для сільгосптехніки на базі тригранної труби, L=1210 мм (по краям), довжина по центру хрестовин - 1010 мм, хрестовина 23,8*61,3.

Карданний вал із тригранним профілем (6*6) використовується для передачі крутного моменту від валу відбору потужності (ВВП) трактора до робочих органів навісної або причіпної сільськогосподарської техніки.

Вал тригранного профілю забезпечує надійне телескопічне з'єднання і є стандартом для техніки, що працює з відносно невеликими навантаженнями, як-от сівалки, косарки, розкидачі добрив тощо.

Технічні характеристики

• Загальна довжина валу (L): 1210 мм (від краю до краю кожуха або від кінця до кінця в зборі).

• Конструктивна довжина ($L_{\text{c}}$): 1010 мм (від центру хрестовини до центру хрестовини у стиснутому стані).

• Профіль труби: Тригранний (3-кутний) профіль на обох секціях (6*6).

• Робочий хід (S): Розраховується як різниця між максимальною та мінімальною робочою довжиною (визначається довжиною профілю).

Конструктивні елементи

1. Карданні шарніри (Хрестовини):

   • Розмір хрестовини: 23,8 x 61,3 мм (це типовий розмір для легких та середніх сільськогосподарських валів).

   • Тип кріплення хрестовини: Зазвичай стопорними кільцями.

2. Захист:

   • Вал обов'язково комплектується пластиковим захисним кожухом для запобігання нещасним випадкам під час роботи.

3. Приєднувальні елементи (Вилки):

   • Тип: Вилки під хрестовину 23,8 x 61,3 мм.

   • Кріплення до ВВП/Агрегату: Зазвичай мають швидкознімні фіксатори (quick release) або стандартне шліцеве з'єднання (наприклад, 1 3/8" Z6).

Сфера застосування

• Навісна/Причіпна техніка: Сівалки, обприскувачі, розкидачі мінеральних добрив, легкі косарки, деякі моделі зернових сівалок.
