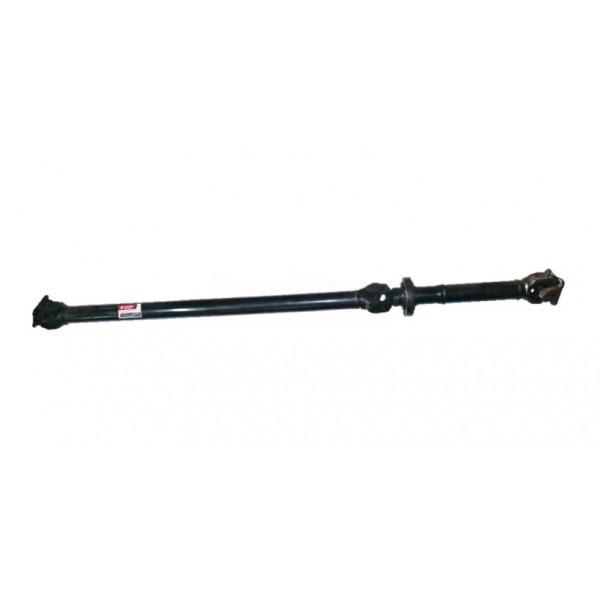

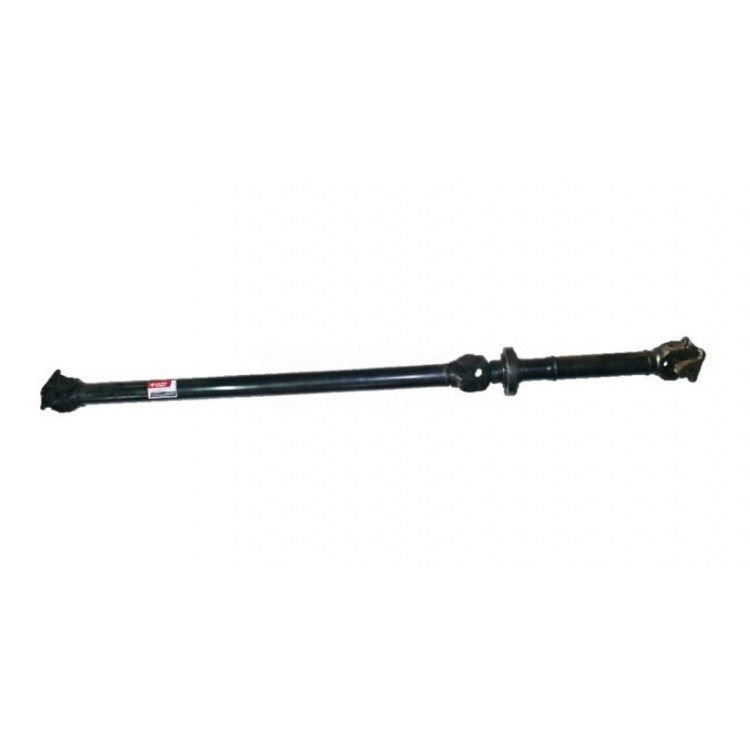

Карданний вал 33104-2200011 для ГАЗ-33104 "Валдай". Довжина 1982 мм.

33104-2200011 Передача карданна до автомобиля ГАЗ-33104, L=1982мм

Карданна передача 33104-2200011 призначена для автомобілів сімейства ГАЗ-33104 "Валдай". Вал довжиною 1982 мм встановлюється як основний задній, передаючи крутний момент від коробки передач на задній ведучий міст. Ця довжина характерна для короткобазних або спеціальних модифікацій ГАЗ-33104.

Технічні характеристики

• Конструктивна довжина (мінімальна): L min = 1982 мм

• Конструктивна довжина (максимальна): L max = 2042 мм

• Робочий хід (S): 60 мм

• Довжина від фланця до центру хрестовини (L1): Приблизно 740 мм

• Момент, що передається (номінальний): 3600 Нм

Конструктивні елементи

1. Карданні шарніри (Хрестовини):

   • Розмір хрестовини: 39 x 118 мм (діаметр чашки x довжина)

   • Каталожний номер хрестовини (типовий): 5320-2201025 (або аналог)

   • Тип кріплення хрестовини: Під стопорні кільця (або кришки)

2. Фланцеві вилки (Приєднання):

   • Діаметр по центрах отворів (PCD): 120 мм

   • Кількість отворів: 4

   • Діаметр отворів: 14 мм

   • Модель фланця (типова): 3309-2201023-10 (або аналог)

3. Шліцеве з'єднання:

   • Тип: Телескопічне, з компенсацією довжини.

   • Оснащене маслянкою для змащування.
