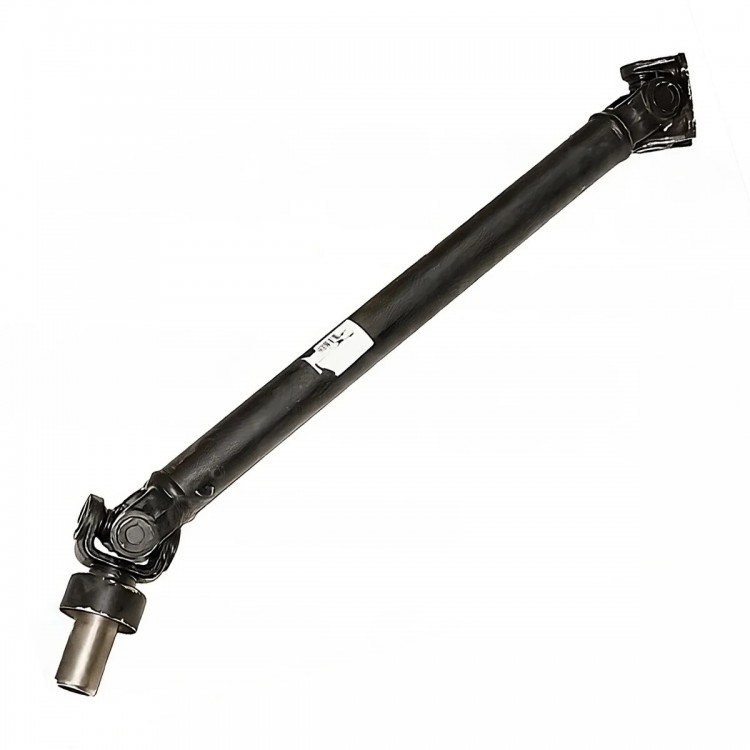

Карданний вал 86-2203010-Б для приводу переднього мосту МТЗ-1005, МТЗ-1025 L=850мм

Карданний вал 86-2203010-Б призначений для передачі крутного моменту від коробки відбору потужності (КОМ) до переднього ведучого мосту на повнопривідних модифікаціях колісних тракторів МТЗ-1005 та МТЗ-1025 ("Беларус"). Довжина валу 850 мм є стандартною для даної модельної лінії. Літера "Б" у номері позначає конструктивну модифікацію.

Технічні характеристики

• Конструктивна довжина (мінімальна, загальна): L min = 850 мм

• Довжина труби по центрах шарнірів (L1): 665 мм

• Робочий хід (S): Приблизно 50-60 мм

• Момент, що передається (номінальний): Розрахований на високі навантаження тракторної техніки.

Конструктивні елементи

1. Карданні шарніри (Хрестовини):

   • Розмір хрестовини (типовий): 30 x 88 мм (діаметр чашки x довжина)

   • Каталожний номер хрестовини (типовий): 72-2203025РН (або аналог)

   • Тип кріплення хрестовини: Стопорними кільцями.

2. Фланцеві вилки (Приєднання):

   • Модель фланця (типова): 72-2203023 (гладкий, "квадратний")

   • Діаметр по центрах отворів (PCD): 80 мм (між протилежними отворами)

   • Кількість отворів: 4

   • Діаметр отворів: 10,3 мм

   • Діаметр буртика (D2): 60 мм

3. Шліцеве з'єднання:

   • Тип: Телескопічне.

   • Оснащене маслянкою для змащування.

Сфера застосування

• Сільськогосподарська техніка: Привід переднього ведучого мосту колісних тракторів МТЗ-1005 та МТЗ-1025.
