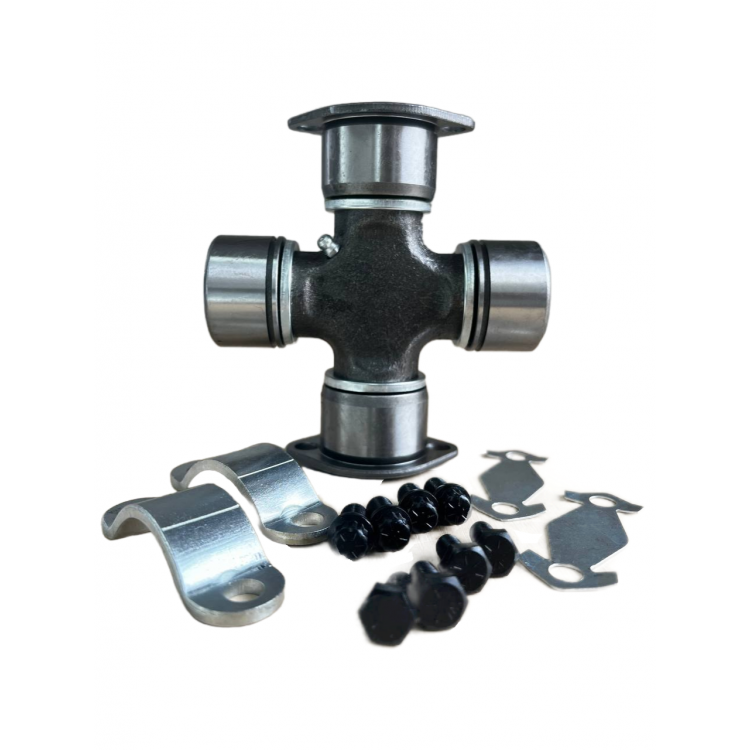

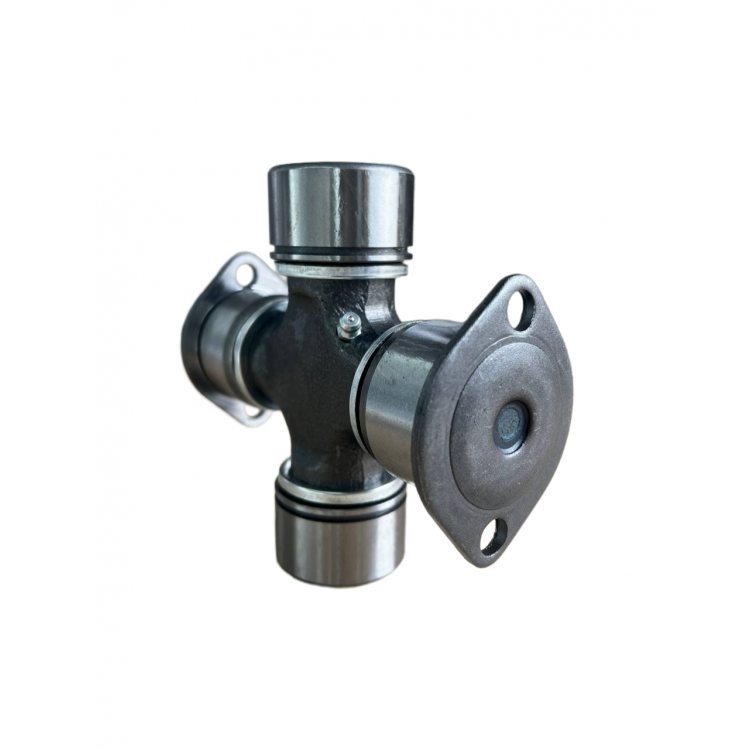

Хрестовина карданного шарніра 58.5 x 135 / 47.62 x 135 мм (Spicer 5-438X).

Це гібридна хрестовина типу Spicer 5-438X, що використовується для з'єднання карданних валів або вузлів, які мають різні посадочні діаметри. Хрестовина має асиметричну конструкцію та два різні діаметри чашок: 58.5 мм та 47.62 мм ($1.875$ дюйма). Довжина по обох осях становить 135 мм. Цей тип хрестовини часто має комбінований тип кріплення: на одній осі може бути стандартне кріплення стопорними кільцями, а на іншій — бугельне або болтове (зверніть увагу: необхідна перевірка типу кріплення за каталогом).

ГЕОМЕТРИЧНІ ПАРАМЕТРИ

Сторона 1 (Менший діаметр / Standard Service): Діаметр чашки D1: 47.62 мм (1.875 дюйма) Довжина по торцях шипів H1: 135 мм Кріплення: Зазвичай стопорними кільцями (залежить від типу вилки, може бути "Half-Round" з болтами).

Сторона 2 (Більший діаметр / Heavy Service): Діаметр чашки D2: 58.5 мм Довжина по торцях шипів H2: 135 мм Кріплення: Зазвичай стопорними кільцями (для більших навантажень).

Ключова особливість: Хрестовина є адаптером і не має інтегрованого фланця, але різниця в діаметрах робить її гібридною, дозволяючи з'єднувати вилки різних типорозмірів.

АНАЛОГИ ТА КРОС-НОМЕРИ

Хрестовина 58.5 / 47.62 мм (гібридна) має наступні крос-номери:

Spicer: 5-438X (Основний аналог)

Інші номери: K58.5/47.62, U58.5x47.62

СФЕРА ЗАСТОСУВАННЯ

Вантажні автомобілі: Використовується для адаптації трансмісій, особливо коли відбувається перехід між серіями карданних валів.

Спецтехніка: Гібридні вузли навантажувачів, сільськогосподарської та будівельної техніки.
