Спеціалізована комбінована (перехідна/асиметрична) хрестовина карданного валу моделі 5324 призначена для використання у надважконавантажених шарнірах карданних передач важкої будівельної, кар'єрної, дорожньої та спеціальної техніки.

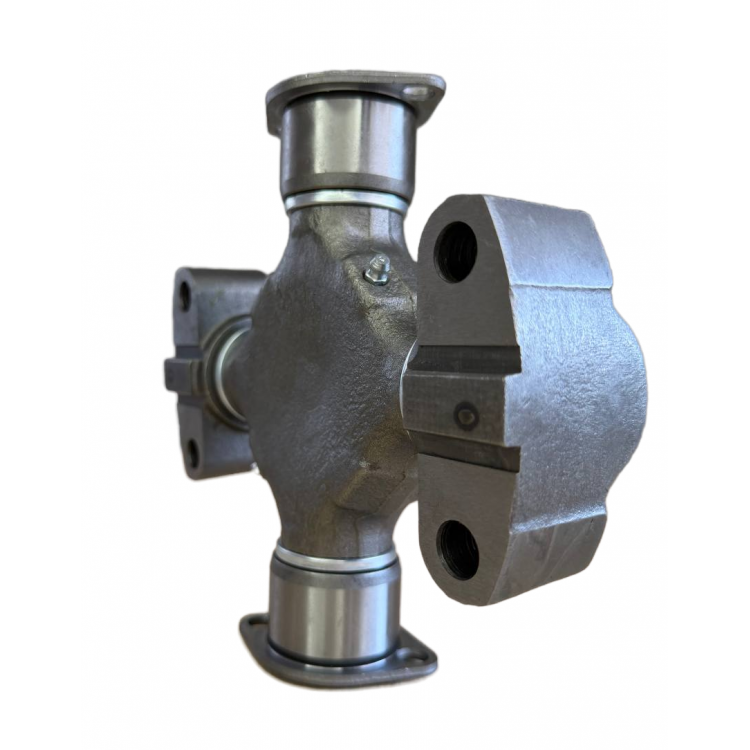

Головна конструктивна особливість даної деталі — асиметрична комбінована конфігурація з двома різними типами кріплення та типорозмірами по осях: одна вісь фіксується притискними кришками-пластинами під болтове з'єднання з вушками, а друга вісь оснащена чашками з опорними фланцями (пластинами) під болтове кріплення.
Деталь розрахована на роботу під екстремальними крутними моментами, високі радіальні та осьові навантаження, забезпечує плавну передачу потужності та ефективне гасіння вібрацій у силових вузлах трансмісії.
Конструктивні особливості:
Спосіб кріплення: Комбінований — масиви кришок з різьбовими отворами з одного боку та кришки-фланці під болти з іншого.
Конструкція підшипників: Посилені чашки з прецизійними голчастими роликами для компенсації жорстких динамічних та ударних навантажень.
Захист та обслуговування: Надійні багатогубові сальникові ущільнювачі захищають внутрішні порожнини від потрапляння пилу, абразивного бруду та води. Вузол оснащений прес-маслянками (таводницями) для зручного планового шприцювання.
СФЕРА ЗАСТОСУВАННЯ ТА ЗАСТОСОВНІСТЬ
Деталь є спеціалізованим стандартом для важкої спецтехніки та промислового обладнання:
Важка спецтехніка та кар'єрні машини:
Важкі фронтальні навантажувачі, кар'єрні самоскиди, автогрейдери, бульдозери (Komatsu, Caterpillar, JCB, Volvo та ін.).
Приводи силових агрегатів, важкі трансмісійні та міжмостові карданні вали.
Вузли: Головні карданні вали трансмісії, приводи ведучих мостів, комбіновані та перенаправлені карданні з'єднання.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель: 5324
Розміри осі 1 (з опорними фланцями чашок): Діаметр чашки (D1) — 49.19 мм, загальна довжина / габарит (L1) — 191.9 мм
Розміри осі 2 (під різьбові кришки/болти): Діаметр чашки (D2) — 71.4 мм, відстань / габарит по кришках (L2) — 209.3 мм
Тип фіксації: Комбінований (кришки на болтах / фланцеві чашки)

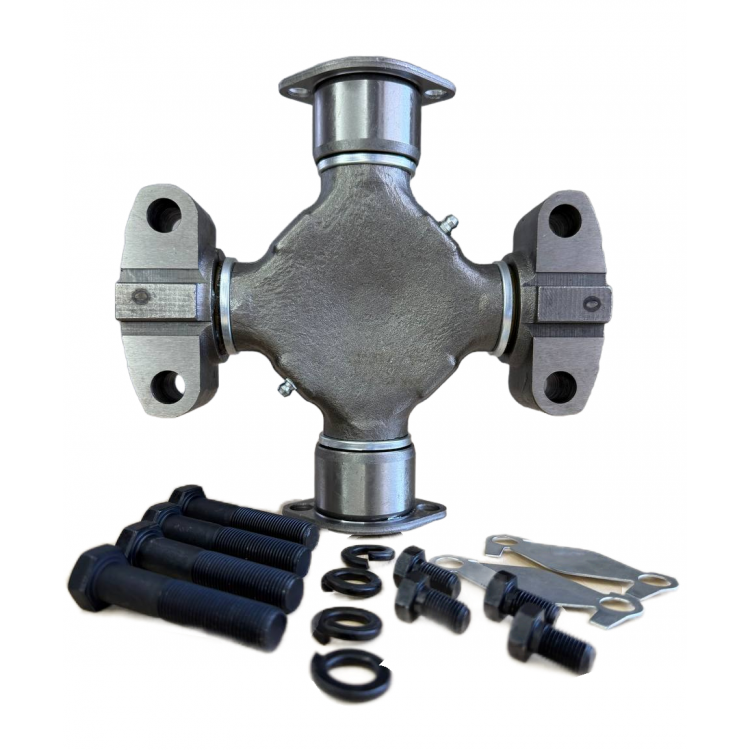

Комплектація: Хрестовина, прес-маслянка, стопорні/стопорно-замкові пластини, кріпильні болти
Обслуговування: Наявність прес-маслянок (таводниць)
Призначення: Надважка будівельна, кар'єрна та спеціальна техніка (Extra Heavy Duty)
КРОС-НОМЕРИ ТА АНАЛОГИ
Виробники карданних валів та замінники:
5324, UJ5324, CB-5324, 5324-UJ
ПЕРЕВАГИ ДАНОЇ МОДЕЛІ
Перехідна конструкція: Дозволяє надійно з'єднувати елементи карданного валу з принципово різними типами посадкових вилок.
Повний монтажний комплект: Поставляється разом із кріпильними болтами різного типорозміру, замковими пластинами та таводницями для швидкого монтажу.
Максимальна несуча здатність: Термообробка та глибоке загартування шипів забезпечують тривалий робочий ресурс при постійних екстремальних навантаженнях.
