Посилена комбінована хрестовина карданного валу моделі 1141 з однаковим діаметром чашок 43 мм та комбінованим типом фіксації призначена для застосування у важких карданних передачах вантажних автомобілів, спеціальної, будівельної та сільськогосподарської техніки.

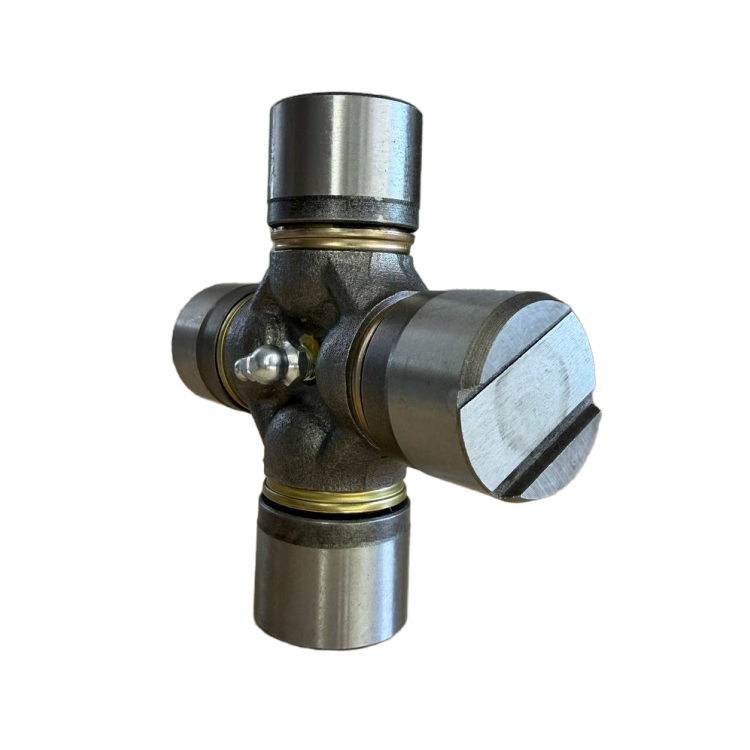

Головна конструктивна особливість цієї деталі — поєднання двох різних типів кріплення підшипників на двох осях при практично однакових розмірах: одна вісь фіксується за допомогою торцевих кришок (пластин) під болтове з'єднання зі спеціальною вийомкою/пазом на чашці (L1 = 136 мм), а друга вісь має циліндричні чашки під фіксацію стопорними кільцями (L2 = 140 мм).
Деталь розрахована на високі крутні моменти, тривалі динамічні навантаження, забезпечує надійну передачу потужності та ефективне гасіння вібрацій трансмісії.
Конструктивні особливості:
Спосіб кріплення: Комбінований — притискні торцеві пластини (кришки) з болтами з одного боку та стопорні кільця з іншого.
Конструкція підшипників: Посилені чашки діаметром 43 мм із прецизійними голчастими роликами для компенсації високих радіальних та осьових навантажень.
Захист та обслуговування: Якісні сальникові ущільнювачі із захисними кільцями запобігають потраплянню бруду, пилу та вологи до підшипників. Вузол оснащений прес-маслянкою (таводницею) під кутом на хрестовині для зручного планового шприцювання.
СФЕРА ЗАСТОСУВАННЯ ТА ЗАСТОСОВНІСТЬ
Деталь застосовується у спеціалізованих комбінованих карданних шарнірах:
Важка спецтехніка та сільгосптехніка: Навантажувачі, екскаватори, трактори, приводи ВВП та важкі трансмісійні вали.
Вантажні автомобілі: Проміжні та основні карданні вали вантажної техніки з комбінованим типом вилок.
Вузли: Перехідні та комбіновані карданні з'єднання.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель: 1141
Розміри осі 1 (під кришки / болти): Діаметр чашки (D1) — 43 мм, довжина по чашках/кришках (L1) — 136 мм
Розміри осі 2 (під стопорні кільця): Діаметр чашки (D2) — 43 мм, загальна довжина по чашках (L2) — 140 мм
Тип фіксації: Комбінований (торцеві кришки на болтах / стопорні кільця)

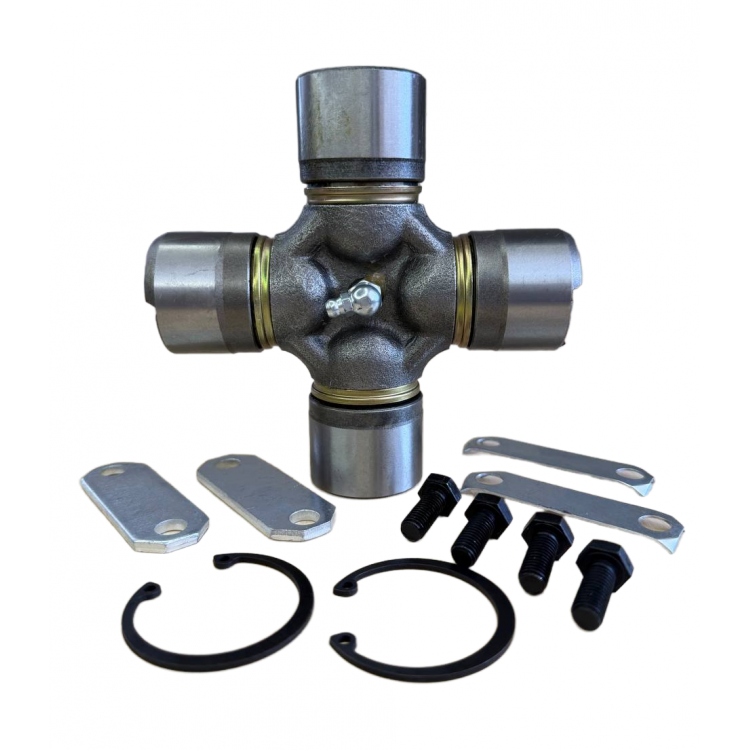

Комплектація: Хрестовина, прес-маслянка, стопорні кільця, торцеві кришки-пластини, кріпильні болти
Обслуговування: Наявність прес-маслянки (таводниці)
Призначення: Вантажний транспорт, спецтехніка, сільгосптехніка (Heavy Duty)
КРОС-НОМЕРИ ТА АНАЛОГИ
Виробники карданних валів та замінники:
1141, UJ1141, CB-1141, 1141-UJ, 43x136/43x140
ПЕРЕВАГИ ДАНОЇ МОДЕЛІ
Комбінована фіксація: Дозволяє з'єднувати фланці та вилки з різними типами посадкових місць без заміни вузлів валу.
Повний монтажний комплект: Поставляється з кріпильними болтами, стопорними кільцями, притискними пластинами та таводницею для швидкої установки.
Висока несуча здатність: Прецизійне загартування шипів забезпечує тривалий термін служби в умовах постійних навантажень.
