Спеціалізована комбінована (перехідна/асиметрична) хрестовина карданного валу моделі 5303 призначена для використання у посилених шарнірах карданних передач важкої будівельної, дорожньої, сільськогосподарської та спеціальної техніки.

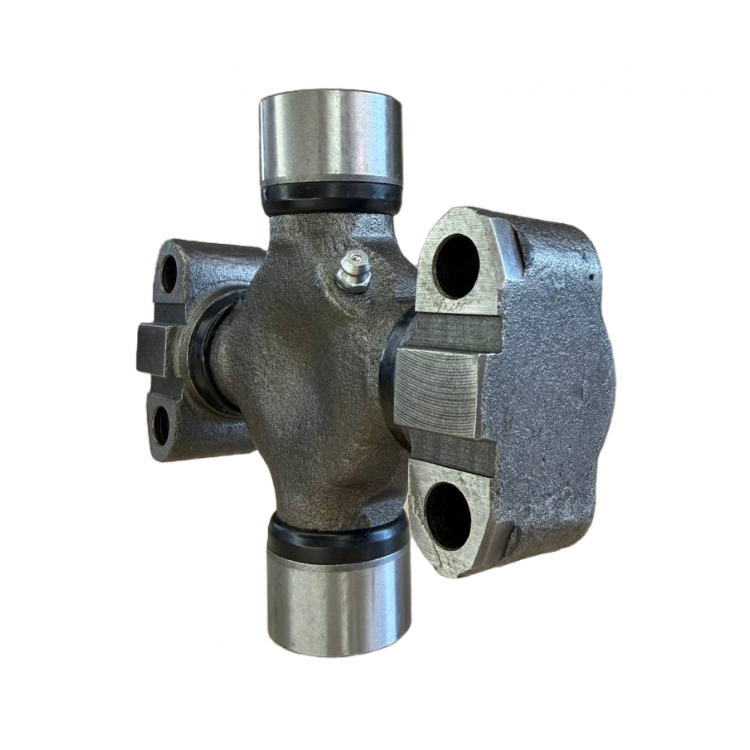

Головна конструктивна особливість даної деталі — асиметрична комбінована конфігурація з двома різними типами фіксації та типорозмірами по осях: одна вісь має циліндричні чашки діаметром 34.9 мм (L1 = 126.1 мм) під фіксацію стопорними кільцями, а друга вісь має діаметр чашок 42.8 мм (L2 = 140.4 мм) та фіксується притискними кришками (пластинами) під болтове з'єднання з отворами.
Деталь розрахована на роботу під значними крутними моментами, радіальними та осьовими навантаженнями, забезпечує плавну передачу потужності та ефективне гасіння вібрацій.
Конструктивні особливості:
Спосіб кріплення: Комбінований — притискні кришки з різьбовими отворами під болтове з'єднання з одного боку та внутрішні/зовнішні стопорні кільця з іншого.
Конструкція підшипників: Посилені чашки різного діаметра (42.8 мм та 34.9 мм) із прецизійними голчастими роликами високої якості загартування.
Захист та обслуговування: Надійні сальникові ущільнювачі захищають внутрішні порожнини від пилу, абразивного бруду та вологи. Вузол оснащений прес-маслянкою (таводницею) для зручного планового шприцювання.
СФЕРА ЗАСТОСУВАННЯ ТА ЗАСТОСОВНІСТЬ
Деталь є спеціалізованим перехідним стандартом для важкої спецтехніки:
Будівельна та сільськогосподарська техніка:
Фронтальні навантажувачі, екскаватори, бульдозери, важкі трактори та комбайни.
Приводи ВВП та трансмісійні карданні вали спецтехніки.
Вузли: Головні карданні вали трансмісії, приводи ведучих мостів, комбіновані шарнірні з'єднання.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель: 5303
Розміри осі 1 (під стопорні кільця): Діаметр чашки (D1) — 34.9 мм, довжина по чашках (L1) — 126.1 мм
Розміри осі 2 (під кришки / болти): Діаметр чашки (D2) — 42.8 мм, відстань по кришках (L2) — 140.4 мм
Тип фіксації: Комбінований (притискні кришки на болтах / стопорні кільця)

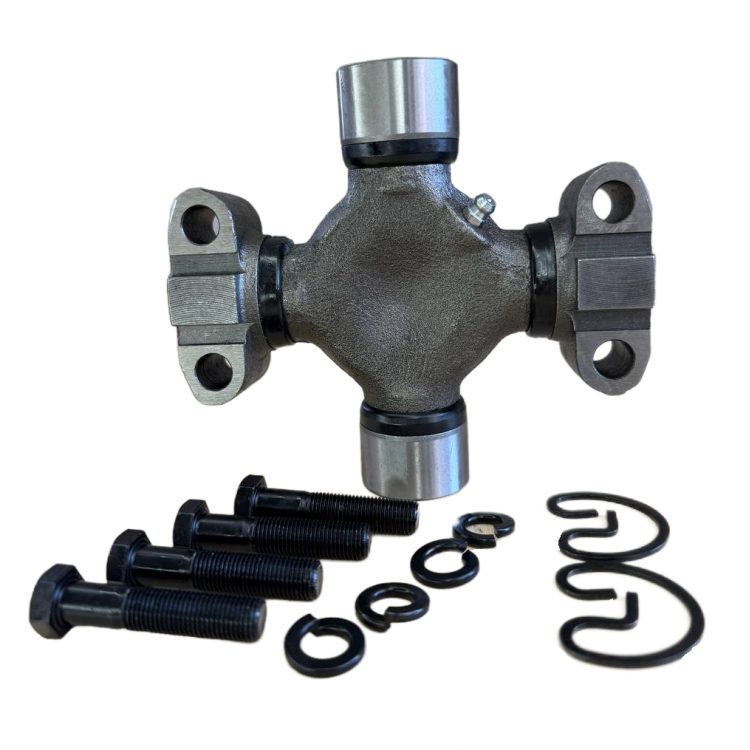

Комплектація: Хрестовина, прес-маслянка, стопорні кільця, кріпильні болти з гроверами
Обслуговування: Наявність прес-маслянки (таводниці)
Призначення: Спецтехніка, будівельна та сільськогосподарська техніка (Heavy Duty)
КРОС-НОМЕРИ ТА АНАЛОГИ
Виробники карданних валів та замінники: 5303, UJ5303, CB-5303, 5303-UJ, 42.8x140.4/34.9x126.1
ПЕРЕВАГИ ДАНОЇ МОДЕЛІ
Перехідна конструкція: Дозволяє з'єднувати вузли карданного валу з різними типами посадкових вилок без необхідності допрацювання фланців.
Повний монтажний комплект: Поставляється з кріпильними болтами, гроверами, стопорними кільцями та таводницею для швидкої установки.
Висока несуча здатність: Глибоке загартування шипів та якісні голчасті ролики гарантують тривалий термін служби при інтенсивних навантаженнях.
