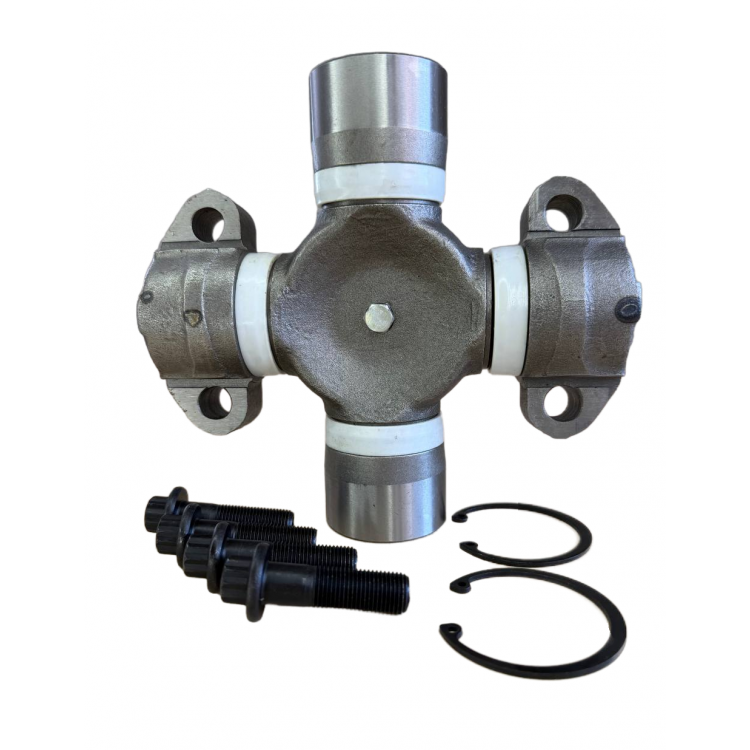

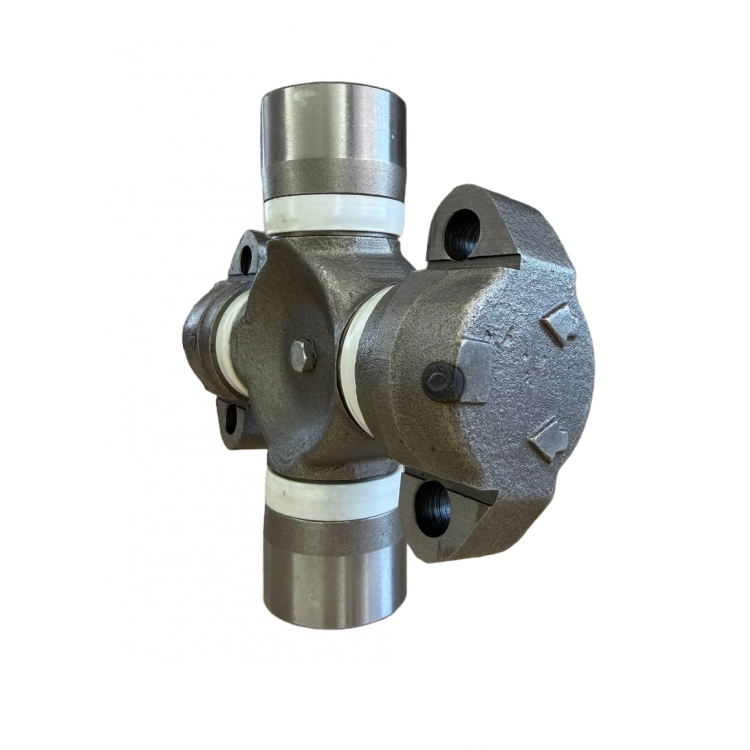

Спеціалізована посилена комбінована (перехідна/асиметрична) хрестовина карданного валу моделі 3920 призначена для використання у надважконавантажених шарнірах карданних передач великогабаритної будівельної, кар'єрної, дорожньо-будівельної спецтехніки та важких вантажних автомобілів. Головна конструктивна особливість цієї деталі — асиметрична комбінована конфігурація з різними типами фіксації та типорозмірами підшипників по осях: одна вісь має циліндричні чашки діаметром 71.3 мм із загальною довжиною 179.2 мм під фіксацію стопорними кільцями, а друга вісь має чашки діаметром 52.37 мм із довжиною 174.7 мм та фіксується притискними кришками (пластинами) під болтове з'єднання з отворами.
Деталь розрахована на роботу під екстремальними крутними моментами та надважкими динамічними навантаженнями, забезпечує надійну передачу потужності та ефективне гасіння трансмісійних вібрацій.
Конструктивні особливості:
Спосіб кріплення: Комбінований — притискні кришки з отворами під болтове з'єднання з одного боку та стопорні кільця з іншого.
Конструкція підшипників: Посилені чашки різного діаметра (71.3 мм та 52.37 мм) із прецизійними голчастими роликами високого загартування.
Захист та обслуговування: Надійні сальникові ущільнювачі із захисними кільцями запобігають потраплянню пилу, абразивного бруду та вологи до внутрішніх порожнин. Вузол оснащений прес-маслянкою (таводницею) для зручного планового шприцювання.
СФЕРА ЗАСТОСУВАННЯ ТА ЗАСТОСОВНІСТЬ
Деталь є поширеним стандартом для трансмісій важкої та великогабаритної спецтехніки:
Важка спецтехніка та кар'єрні машини: Фронтальні навантажувачі, кар'єрні самоскиди, автогрейдери, бульдозери, спеціальні шасі.
Сільськогосподарські машини: Потужні трактори, комбайни та важкі трансмісійні карданні вали.
Вузли: Головні та міжмостові карданні вали з комбінованим типом вилок (Extra Heavy Duty).
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель: 3920
Розміри осі 1 (під стопорні кільця): Діаметр чашки (D1) — 71.3 мм, довжина по чашках (L1) — 179.2 мм
Розміри осі 2 (під кришки / болти): Діаметр чашки (D2) — 52.37 мм, довжина по кришках (L2) — 174.7 мм
Тип фіксації: Комбінований (притискні кришки на болтах / стопорні кільця)
Комплектація: Хрестовина, прес-маслянка, стопорні кільця, кріпильні болти
Обслуговування: Наявність прес-маслянки (таводниці)
Призначення: Надважка будівельна, кар'єрна та спеціальна техніка (Extra Heavy Duty)
КРОС-НОМЕРИ ТА АНАЛОГИ
Виробники карданних валів та замінники:
3920, UJ3920, CB-3920, 3920-UJ, 71.3x179.2/52.37x174.7
ПЕРЕВАГИ ДАНОЇ МОДЕЛІ
Перехідна функціональність: Дозволяє надійно з'єднувати елементи карданного валу з різними посадковими вилками без заміни вузлів трансмісії.
Комплект поставки: Поставляється разом із необхідними стопорними кільцями, болтами кріплення та таводницею для зручного монтажу.
Максимальна несуча здатність: Термічно загартовані робочі шипи та якісні голчасті ролики забезпечують високу стійкість до контактного зносу при постійних екстремальних навантаженнях.
