Шліцьове з'єднання кардана 3309-2202048 під хрестовину ЗІЛ 39х118

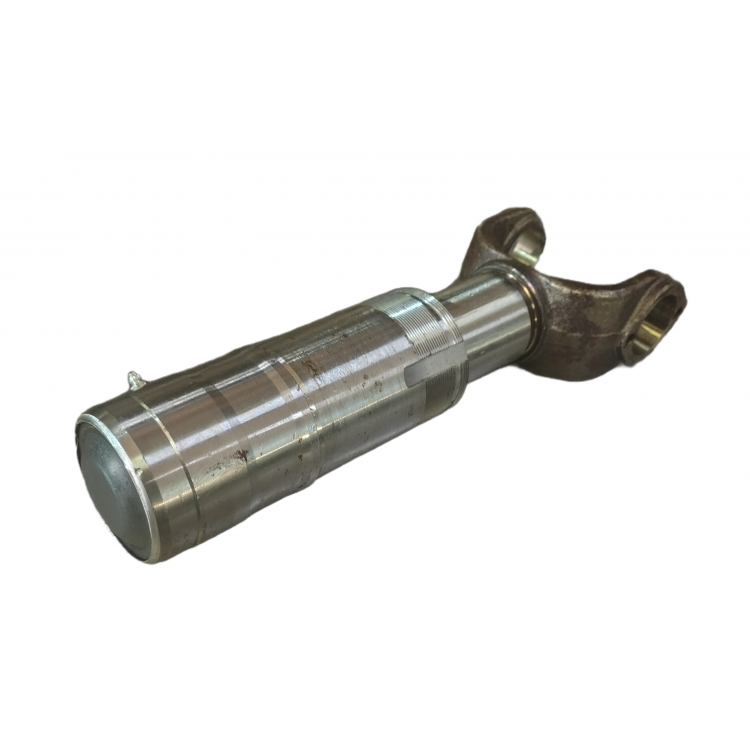

Рухоме (ковзне) шліцьове з'єднання в зборі з захисним стаканом — це посилений вузол карданної передачі (Heavy Duty), призначений для компенсації осьових переміщень валу та передачі високого крутного моменту від дизельних двигунів (зокрема Д-245) на ведучі мости.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ: Вузол розроблений під посилену хрестовину «зілівського» стандарту з діаметром чашки підшипника 39 мм та загальною шириною шарніра 118 мм (фіксація внутрішніми стопорними кільцями).

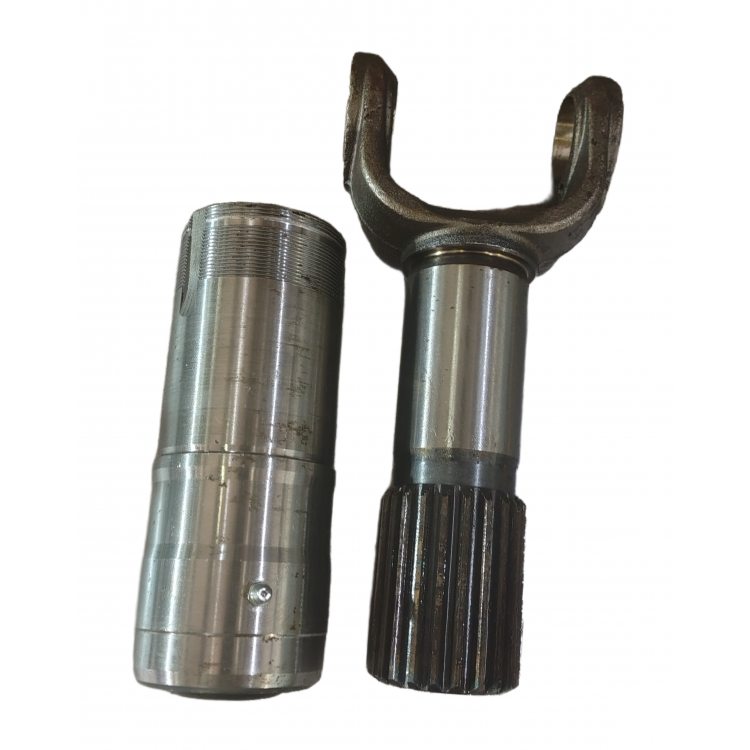

До складу вузла входить ковзна вилка 3309-2202048 та спеціальний посилений металевий стакан (кожух) 53-2202157-01. Захисний стакан герметично закриває робочу шліцьову зону, запобігаючи вимиванню мастила та захищаючи евольвентні шліці від абразивного зносу внаслідок потрапляння води, пилу та бруду.

ЗАСТОСОВНІСТЬ

• Автомобілі: Посилені дизельні модифікації ГАЗ-3309, ГАЗ-33081 "Садко", ГАЗ-33086 "Земляк", а також вантажні автомобілі ЗІЛ-5301 "Бичок", ЗІЛ-130, ЗІЛ-4331 та автобуси на їхніх шасі.

• Вузли: Основні та проміжні карданні вали посилених серій.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Каталожний номер вилки/вузла: 3309-2202048 (аналог 3309-2202048-01)

• Каталожний номер стакана (кожуха): 53-2202157-01

• Сумісна хрестовина: 39х118 мм (ЗІЛ / ГАЗ-дизель, під стопорні кільця)

• Тип деталі: Рухоме шліцьове з'єднання у зборі зі стаканом

• Особливості: Збільшений діаметр вушок під чашку 39 мм та загартовані шліци під високий крутний момент

• Вага: ~3.4 кг

ПЕРЕВАГИ ВИКОРИСТАННЯ

• Підвищена міцність шарніра: Використання хрестовини 39х118 мм замість 35х98 мм дозволяє вузлу витримувати значні пікові навантаження дизельних двигунів без деформації вушок.

• Надійний захист шліців: Захисний стакан 53-2202157-01 продовжує ресурс мастила та шліцьового з'єднання навіть при постійній експлуатації на бездоріжжі.

• Точна геометрія: Прецизійна обробка посадкового хвостовика полегшує приварку до карданної труби та фінішне динамічне балансування валу на стенді.

Блок консультації менеджера (для покупців)

Зверніть увагу при підборі! На автомобілях ГАЗ-3309 застосовувалися два типи карданних валів. Дане шліцьове з'єднання 3309-2202048 (зі стаканом 53-2202157-01) призначене строго під посилену хрестовину 39х118 мм (стандарт ЗІЛ). Якщо на вашому автомобілі встановлено деталь під стандартну хрестовину ГАЗ-53 (35х98 мм), вам потрібен вузол із номером 53-2201048 та стаканом 53-2202157.

Обов'язково виміряйте штангенциркулем діаметр чашки вашої старої хрестовини (35 мм чи 39 мм) перед замовленням! Зателефонуйте нам — ми оперативно підкажемо правильну деталь під ваші параметри.
