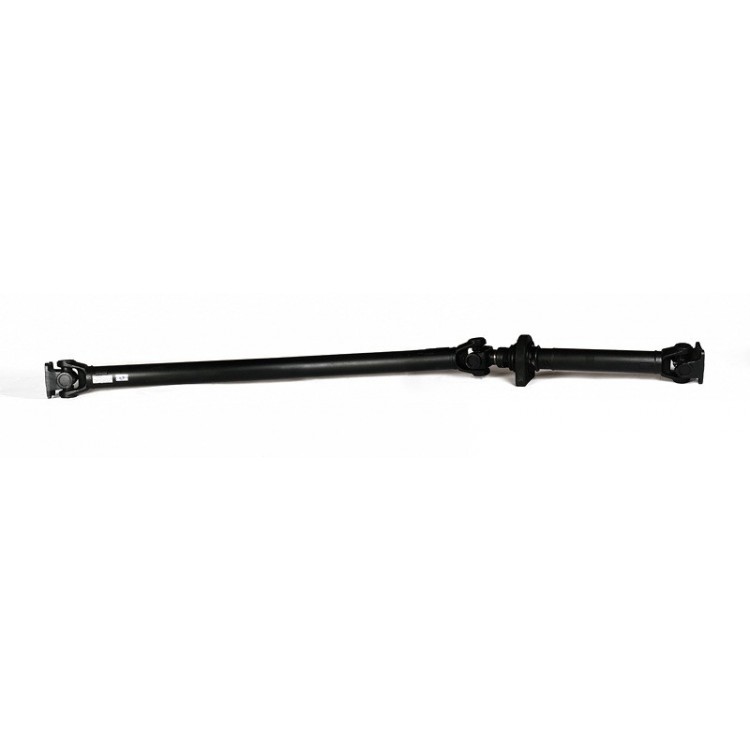

Вал карданний 130-2200023-А2 для ЗиЛ-130 на Потужній Хрестовині 39x118 мм

Передача карданна 130-2200023-А2 (Модифікована) — це основний карданний вал для вантажного автомобіля ЗиЛ-130, який був адаптований для використання потужної хрестовини $39\text{x}118\text{ мм}$. Цей типорозмір (номінально $38\text{x}118\text{ мм}$) належить до Найвищих Серій PTO (Серія 10/12), що забезпечує значне підвищення міцності у порівнянні зі штатною хрестовиною ЗиЛ ($50\text{x}135\text{ мм}$).

Вал призначений для передачі крутного моменту від КПП до заднього мосту на довжині $2222\text{ мм}$. Конструкція двошарнірна, має рухоме шліцеве з'єднання для компенсації робочої довжини та приєднується до трансмісії через стандартні фланці ЗиЛ. Модифікація рекомендована для автомобілів, що експлуатуються з перевантаженнями або у складних умовах.

ГЕОМЕТРИЧНІ ПАРАМЕТРИ

• Каталожний номер (Номінальний): 130-2200023-А2.

• Мінімальна робоча довжина (L min): $2222\text{ міліметри}$ (довжина у стисненому стані, від торця до торця фланців).

• Розмір хрестовини (Модифікований): $39\text{x}118\text{ мм}$.

• Приєднувальний фланець: Стандартний 4-х отвірний фланець ЗиЛ.

• Шліцеве з'єднання: Присутнє, рухоме.

АНАЛОГИ ТА КРОС-НОМЕРИ

• Номінальний стандартний розмір хрестовини (PTO): $38\text{x}118\text{ мм}$ (Walterscheid Серія W800 / Bondioli & Pavesi A10).

• Найближчий PTO аналог хрестовини: GKN U916.

• Каталожний номер вала (Номінальний): 130-2200023.

СФЕРА ЗАСТОСУВАННЯ

Цей вал є рішенням для модернізації трансмісії та підвищення її надійності.

Основні об'єкти застосування:

• Вантажні автомобілі: ЗиЛ-130 та його модифікації (самоскиди, спецтехніка).

• Призначення: Встановлюється як основний (задній) карданний вал (між КПП та заднім мостом) для посилення вузла.
