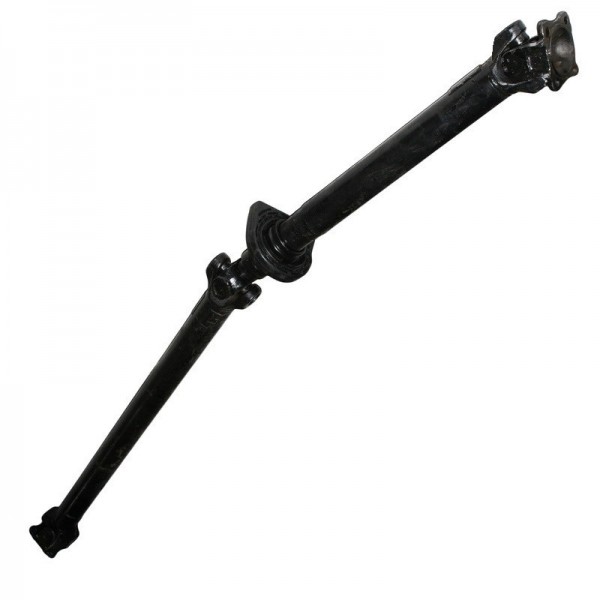

Вал карданний 5301-2200023-60 для ЗиЛ-5301 Бичок (L=2861 мм) на Хрестовині 39x118 мм

Передача карданна 5301-2200023-60 (Модифікована) — це подовжений карданний вал, призначений для автомобілів ЗиЛ-5301 "Бичок" з базою $4250\text{ мм}$ та двигуном ММЗ Д-245. Він відповідає за передачу крутного моменту від коробки передач до заднього мосту.

Ключовою особливістю є модернізація під використання потужної хрестовини $39\text{x}118\text{ мм}$ (номінально PTO Серії 10/12). Ця модифікація суттєво підвищує надійність карданного шарніра, що є критично важливим для довгомірних валів, схильних до більших навантажень і вібрацій. Вал є двошарнірним, має рухоме шліцеве з'єднання та є взаємозамінним з валом 55-2200023-10.

ГЕОМЕТРИЧНІ ПАРАМЕТРИ

• Каталожний номер OEM: 5301-2200023-60.

• Мінімальна робоча довжина (L min): $2861\text{ міліметр}$ (довжина у стисненому стані, від торця до торця фланців).

• Розмір хрестовини (Модифікований): $39\text{x}118\text{ мм}$.

• Застосування: ЗиЛ-5301 "Бичок", база $4250\text{ мм}$.

АНАЛОГИ ТА КРОС-НОМЕРИ

• Взаємозамінність: 55-2200023-10.

• Вал-аналог (Номінальний): 5301-2200023.

• Оригінальна хрестовина ЗиЛ-5301 (яку замінює модифікація): Менші розміри, наприклад, $33\text{x}88\text{ мм}$.

• Номінальний стандартний розмір хрестовини (PTO): $38\text{x}118\text{ мм}$ (GKN U916).

СФЕРА ЗАСТОСУВАННЯ

Цей посилений вал використовується для модернізації трансмісії подовжених моделей "Бичка".

Основні об'єкти застосування:

• Вантажні автомобілі: ЗиЛ-5301 (моделі -279511, -3250, -3786, -4741) з подовженою базою $4250\text{ мм}$.

• Призначення: Встановлюється як основний (задній) карданний вал для забезпечення надійної передачі моменту від двигуна ММЗ Д-245.
