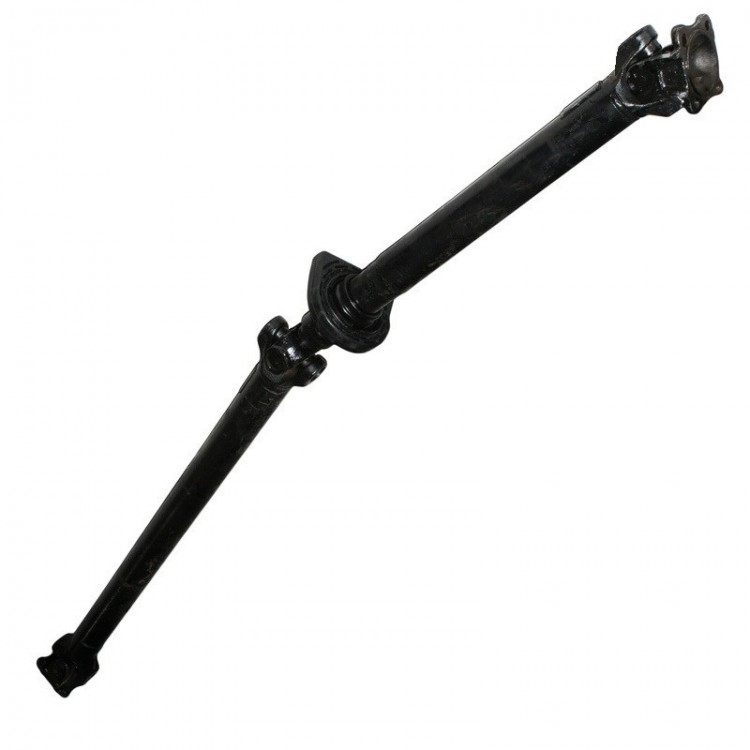

Вал карданний 5301-2200023-50 для ЗиЛ-5301 Бичок (L=2263 мм) на Потужній Хрестовині 39x118 мм

Передача карданна 5301-2200023-50 (Модифікована) — це основний карданний вал для вантажного автомобіля ЗиЛ-5301 "Бичок". Цей вал відповідає за передачу крутного моменту від КПП до заднього мосту. Ключовою особливістю даної збірки є її глибока модернізація під використання потужної хрестовини $39\text{x}118\text{ мм}$.

Модифікація забезпечує колосальне підвищення міцності шарнірів, оскільки оригінальні карданні передачі "Бичка" часто мають менший запас міцності. Хрестовина $39\text{x}118\text{ мм}$ (номінально PTO Серії 10/12) перетворює цей вузол на набагато надійніший компонент трансмісії. Вал має двошарнірну конструкцію та рухоме шліцеве з'єднання для компенсації довжини.

ГЕОМЕТРИЧНІ ПАРАМЕТРИ

• Каталожний номер (Номінальний): 5301-2200023-50.

• Мінімальна робоча довжина (L min): $2263\text{ міліметри}$ (довжина у стисненому стані, від торця до торця фланців).

• Розмір хрестовини (Модифікований): $39\text{x}118\text{ мм}$.

• Приєднувальний фланець: Типовий 4-х отвірний фланець ЗиЛ/ГАЗ для цього класу вантажівок.

АНАЛОГИ ТА КРОС-НОМЕРИ

• Вал-аналог (Номінальний): 5301-2200023 (з відповідним індексом довжини).

• Оригінальна хрестовина ЗиЛ-5301 (яку замінює модифікація): Зазвичай менша, наприклад, $33\text{x}88\text{ мм}$.

• Номінальний стандартний розмір хрестовини (PTO): $38\text{x}118\text{ мм}$ (GKN U916).

СФЕРА ЗАСТОСУВАННЯ

Цей посилений вал є елементом для модернізації трансмісії ЗиЛ-5301.

Основні об'єкти застосування:

• Вантажні автомобілі: ЗиЛ-5301 "Бичок" (усі модифікації середньої бази).

• Призначення: Встановлюється як основний (задній) карданний вал для підвищення надійності приводу, особливо при роботі з підвищеною вантажопідйомністю або у складних умовах.
