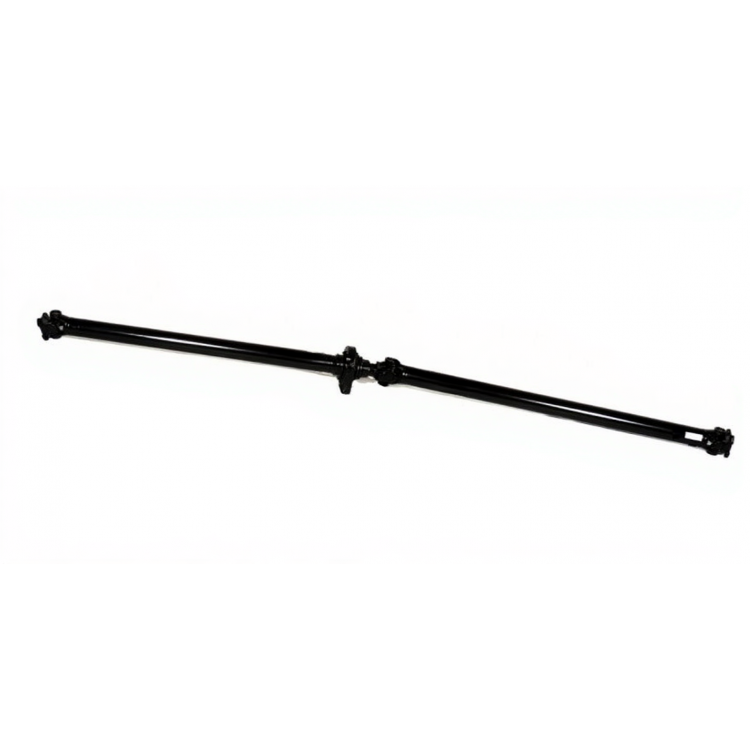

Карданний вал 52.01-2200011-01 для ГАЗ-52 (довга база). Довжина 2550 мм.

Карданна передача 52.01-2200011-01 призначена для задньопривідних вантажних автомобілів ГАЗ-52, зокрема для моделей із подовженою колісною базою (довгобазні). Вал довжиною 2550 мм встановлюється як основний задній, передаючи крутний момент від коробки передач на задній ведучий міст

Технічні характеристики

• Конструктивна довжина (мінімальна): L min = 2550 мм

• Конструктивна довжина (максимальна): L max = 2630 мм

• Робочий хід (S): 80 мм

• Довжина від фланця до центру хрестовини (L1): Приблизно 1100 мм

• Момент, що передається (номінальний): 2800 Нм

Конструктивні елементи

1. Карданні шарніри (Хрестовини):

   • Розмір хрестовини: 35 x 98 мм (діаметр чашки x довжина)

   • Каталожний номер хрестовини (типовий): 53А-2201025-03У (або аналог)

   • Тип кріплення хрестовини: Під кришки

2. Фланцеві вилки (Приєднання):

   • Діаметр по центрах отворів (PCD): 96 мм

   • Кількість отворів: 4

   • Діаметр отворів: 12 мм

   • Модель фланця (типова): 51-4913-А (або аналог)

3. Шліцеве з'єднання:

   • Тип: Телескопічне, з компенсацією довжини.

   • Оснащене маслянкою для змащування.
