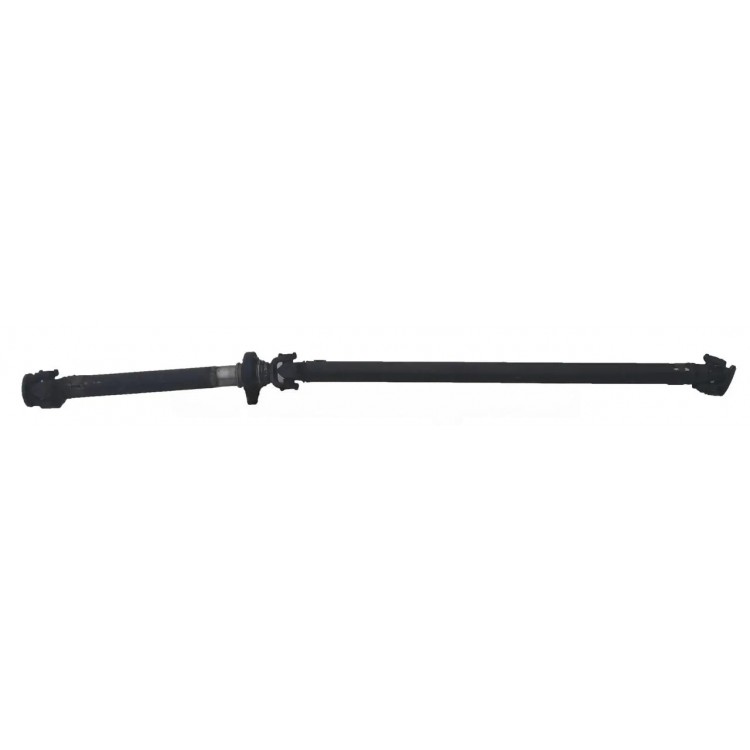

Карданний вал А079.20-2200010-01 для автобуса Еталон L=2500мм

Карданний вал А079.20-2200010-01 є основним заднім валом, призначеним для передачі крутного моменту від коробки передач до заднього моста на автобусах БАЗ А079 "Еталон" та вантажних автомобілях ТАТА LP-613/38 (в модифікації з цією довжиною). Вал має довжину 2500 мм у стиснутому стані, що відповідає стандартній колісній базі для даної серії автобусів (наприклад, БАЗ А079.14, А079.19, А079.29).

Технічні характеристики

• Конструктивна довжина (мінімальна): L min = 2500 мм

• Конструктивна довжина (максимальна): L max = 2562 мм

• Робочий хід (S): 62 мм

• Довжина від фланця до центру хрестовини (L1): Приблизно 783 мм (до центру підвісного підшипника)

• Момент, що передається (номінальний): Розрахований на навантаження автобуса/середньотоннажної вантажівки.

• Вага валу (орієнтовно): 31,4 кг

Конструктивні елементи

1. Карданні шарніри (Хрестовини):

   • Розмір хрестовини: 39 x 118 мм (діаметр чашки x довжина)

   • Каталожний номер хрестовини (типовий): 4301-2201025Д, 5320-2201025, 130-2201025-02 (взаємозамінні аналоги)

   • Тип кріплення хрестовини: Стопорними кільцями або стопорними пластинами з болтами (залежно від вилки).

2. Фланцеві вилки (Приєднання):

   • Модель фланця (типова): А079.20-2201023УК

   • Діаметр по центрах отворів (PCD): 101,5 мм (між протилежними отворами)

   • Кількість отворів: 6

   • Діаметр отворів: 10,2 мм

   • Посадковий замок (D): 82,5 мм

3. Шліцеве з'єднання:

   • Тип: Телескопічне.

   • Оснащене маслянкою.

Сфера застосування

• Автобуси: БАЗ А079.14, БАЗ А079.19, БАЗ А079.29, БАЗ А079.13 "Шкільний", БАЗ А079.32.

• Вантажні автомобілі: ТАТА LP-613/38.
