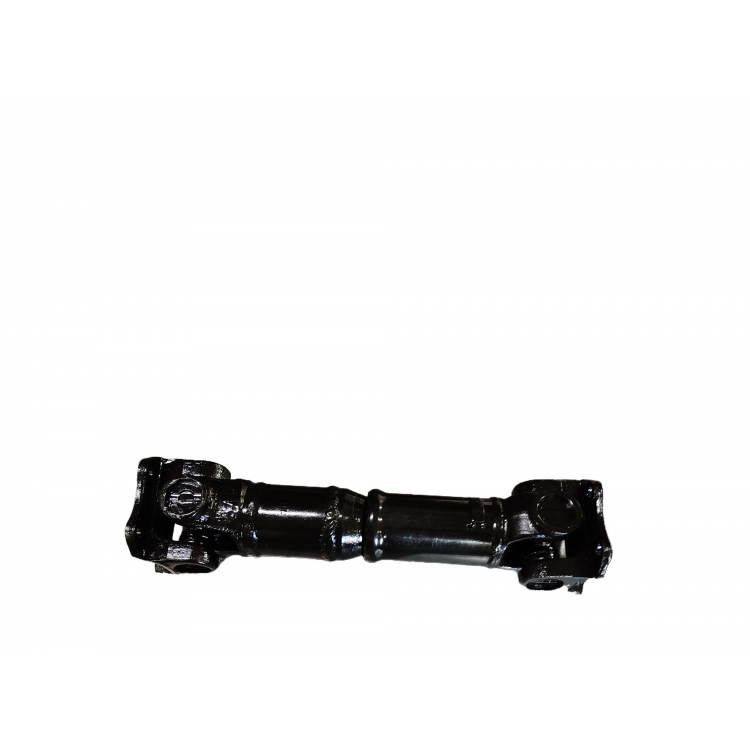

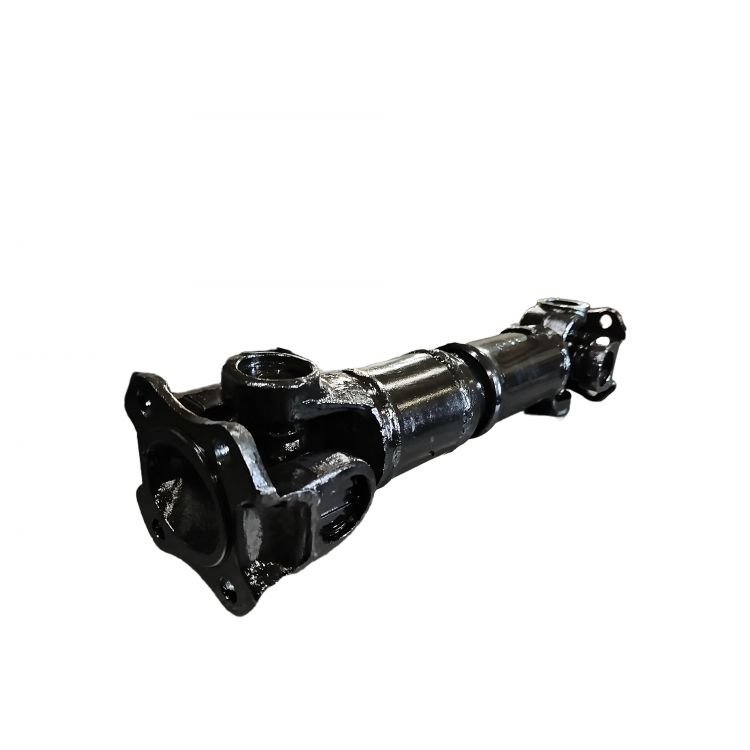

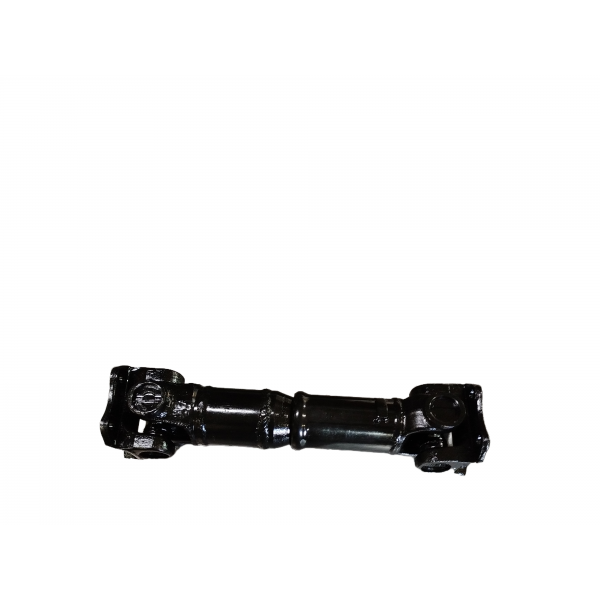

Посилений карданний вал 41735-4201010-11. Застосування БелАЗ, Амкодор, Вагонний

Карданна передача 41735-4201010-11 є посиленим універсальним валом, призначеним для роботи в умовах високих крутних моментів. Виріб використовується для передачі потужності у важкій кар'єрній техніці, навантажувачах Амкодор та для приводу генераторів на залізничних вагонах. Вал розрахований на номінальний крутний момент 2850 Ньютон метрів.

Технічні характеристики

• Конструктивна довжина (мінімальна): L min = 447 мм

• Робочий хід (S): 87 мм

• Довжина валу (максимальна): L max = 534 мм

• Крутний момент до деформації (Мд): 2850 Nm

• Крутний момент до руйнування (Мр): 3900 Nm

Аналоги та Крос-номери

Вал є взаємозамінним з наступними каталожними номерами: 41735-4201010-10 (знятий з виробництва), 4045-2201010, 80.25.034, 80-25-034-1, ТРКП 80.25.034-1К, ТРКП-2201010-30.

Конструктивні елементи

1. Карданні шарніри (Хрестовини):

   • Розмір хрестовини: 30 x 88 мм (діаметр чашки x довжина)

   • Особливості хрестовини: З прес-масляною для змащування.

   • Тип кріплення хрестовини: Стопорними кільцями.

2. Фланцеві вилки (Приєднання):

   • Параметри фланців: Стандартизовані для важкої техніки.

3. Шліцеве з'єднання: Телескопічне, посилене.

Сфера застосування

• Кар'єрна техніка: Привід насосів самоскидів БелАЗ-75131, БелАЗ-751311.

• Спецтехніка Амкодор: Проміжний передній міст навантажувачів Амкодор-322. Привід від редуктора відбору потужності (РОМ) на ГМКП навантажувачів Амкодор-333В (ТО-18Б3), Амкодор-342 (ТО-28), Амкодор-342А (ТО-28).

• Залізничний транспорт: Привід генератора залізничних вагонів (плацкартних вагонів).
