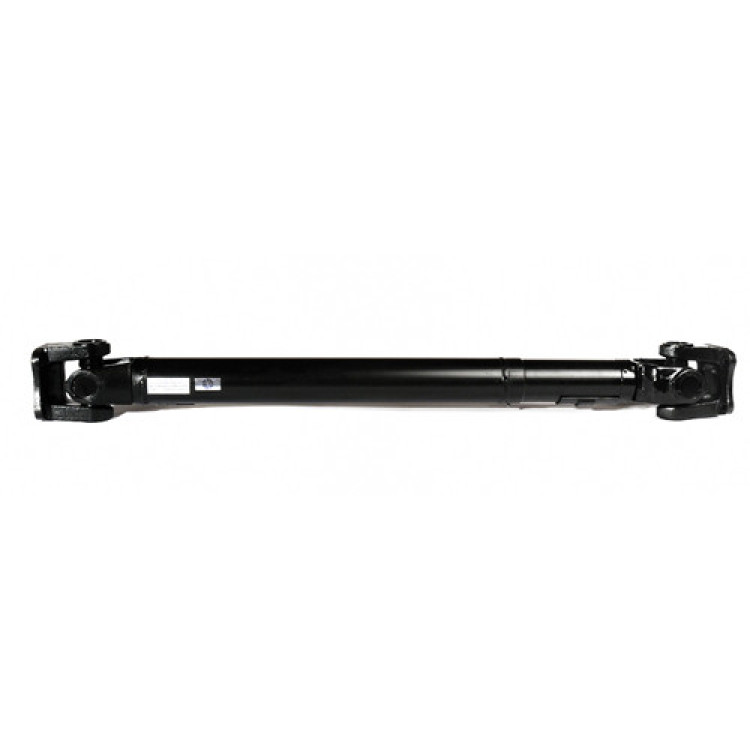

Вал карданний 131-2203011-01 для Переднього Мосту ЗиЛ-131 (L=1194 мм)

Вал карданний 131-2203011-01 (Модифікований) являє собою версію переднього вала для ЗиЛ-131, адаптовану під використання потужної хрестовини $39\text{x}118\text{ мм}$ (яка номінально відноситься до Найвищих Серій PTO - Walterscheid W800/W1000). Ця конфігурація є нестандартною і може використовуватися для підвищення крутного моменту та довговічності шарнірного з'єднання за рахунок переходу від штатної хрестовини ЗиЛ-131 ($50\text{x}135\text{ мм}$) до потужнішого шарніра PTO-типу.

Вал зберігає двошарнірну конструкцію та рухоме шліцеве з'єднання для компенсації робочої довжини. З'єднання з мостом здійснюється через стандартний фланець ЗиЛ.

ГЕОМЕТРИЧНІ ПАРАМЕТРИ

• Каталожний номер (Номінальний): 131-2203011-01.

• Мінімальна робоча довжина (L min): $1194\text{ міліметри}$ (довжина у стисненому стані, від торця до торця фланців).

• Розмір хрестовини (Модифікований): $39\text{x}118\text{ мм}$.

• Приєднувальний фланець: Стандартний 4-х отвірний фланець ЗиЛ.

• Потенційний функціонал хрестовини 39x118 мм (Крос-функціонал PTO Серії 10): Цей типорозмір дозволяє використовувати вилки під 6, 8, 20, 21 шліц, а також під шпонку та профільні труби (трикутник, зірка) .

АНАЛОГИ ТА КРОС-НОМЕРИ

• Номінальний стандартний розмір: $38\text{x}118\text{ мм}$ (Walterscheid Серія W800 / Bondioli & Pavesi A10).

• Найближчий PTO аналог: GKN U916 (для розміру $38\text{x}118\text{ мм}$).

• Крос-номер ЗиЛ (Номінальний): 131-2203011.

СФЕРА ЗАСТОСУВАННЯ

Цей вал призначений для важкої експлуатації з акцентом на посилення карданного з'єднання.

Основні об'єкти застосування:

• Вантажні автомобілі: ЗиЛ-131 (всі модифікації), спецтехніка ЗиЛ.
