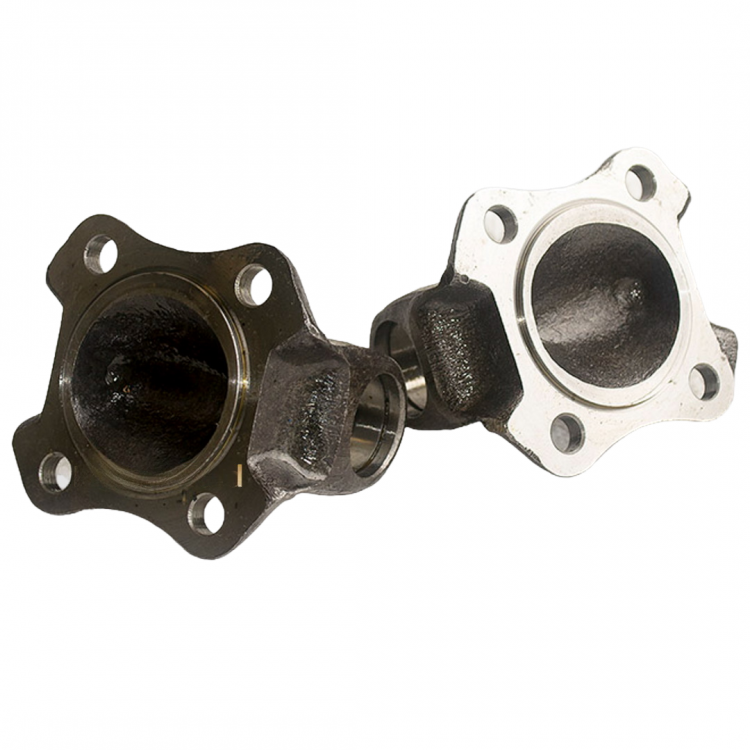

Фланець-вилка кардана під хрестовину 35х98 (53-12-2201023)

Фланець карданного валу (фланець-вилка) — це один із ключових елементів карданної передачі, призначений для з'єднання рухомого шарніра (хрестовини) з фланцями агрегатів трансмісії: коробки передач, роздавальної коробки, проміжної опори або ведучого моста. Дана модель є повним конструкційним аналогом деталі з каталожним номером 53-12-2201023 та широко використовується як для виробництва нових валів, так і для відновлення трансмісійних вузлів.

Конструкція та матеріал: Виріб виготовлено методом гарячого штампування з високоміцної конструкційної сталі, що забезпечує стійкість до значних ударних та крутних навантажень. Поверхня фланця проходить прецизійну механічну обробку для досягнення ідеальної площинності, що гарантує щільне прилягання до у відповідь фланця агрегату та запобігає осьовому биттю.

Особливості посадки: Вушка фланця розточені на високоточних верстатах під посилену хрестовину розміром 35х98 мм. Точне дотримання геометрії та співвісності отворів забезпечує правильну посадку чашок хрестовини, виключає заклинювання голчастих підшипників та мінімізує внутрішні напруження у шарнірі.

СФЕРА ЗАСТОСУВАННЯ ТА ЗАСТОСОВНІСТЬ Завдяки стандартизованим розмірам приєднувального диска (4 отвори) та посадкового місця хрестовини, цей фланець має універсальне застосування в основних карданах та приводах допоміжного обладнання (лебідок, гідронасосів, валів відбору потужності):

• Автомобілі: ГАЗ (ГАЗ-53, 3307, ГАЗель тощо), КамАЗ, МАЗ, КрАЗ, Урал, БелАЗ та інші вантажівки й всюдиходи.

• Автобуси: ПАЗ, КАвЗ, ЛАЗ.

• Спецтехніка та трактори: МТЗ, ОТЗ, автокрани, навантажувачі, комунальні машини.

• Сільськогосподарська техніка (приводи комбайнів, косарок, сівалок).

• Залізничний транспорт (дрезини, мотовози, колійні машини).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Каталожний номер: 53-12-2201023 (або аналоги у сучасних каталогах під хрестовину 35х98)

• Тип деталі: Фланець-вилка карданного валу.

• Сумісна хрестовина: 35х98 мм (діаметр чашки 35 мм, загальна довжина хрестовини 98 мм).

• Кріплення: Фланцеве з'єднання на 4 отвори для болтів.

• Вага: ~2 кг.

ПЕРЕВАГИ ДАНОЇ МОДЕЛІ

• Максимальна крос-сумісність: Підходить до широкого спектра вітчизняної та закордонної спецтехніки.

• Висока точність балансування: Правильна геометрія диска полегшує подальше динамічне балансування зібраного карданного валу.

• Надійне утримання підшипника: Конструкція вушок розрахована на жорстку фіксацію чашок хрестовини без ризику їх провертання.

• Зносостійкість: Сплав сталі стійкий до втоми металу під дією знакозмінних навантажень.

СУМІСНІСТЬ (КРОС-НОМЕРИ)

• 53-12-2201023

• 5312-2201023

• 41735-2201023 (модифікації)

Не впевнені у виборі? Ми знаємо, що технічні характеристики (діаметри підшипників, довжина в різних станах або типи кріплень) можуть відрізнятися навіть на однакових моделях техніки. Зателефонуйте нам — ми оперативно перевіримо всі параметри кардана або запчастини, щоб ви отримали деталь, яка підійде ідеально.
